OK18 B

Seri : OK18 B

OK18 Dıştan Açılabilir Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
9 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 38
H (mm) 33
X (mm) 100
Y (mm) 120





OK15 A SERİSİ

İçten Açılabilir Açık Seri , Hafif Seri Plastik




OK15 F A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK18 B 037 R038. 18 037 24 49 38 0435

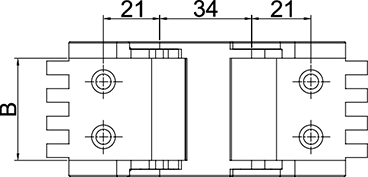

Plastik Ayak Montaj Ölçüleri

OK18 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz














Plastik Ayak Bağlantı Şekilleri

OK18 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

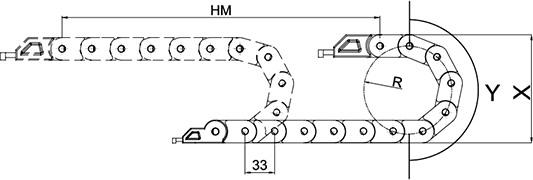

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I








Dosyalar

OK18 B serisi ile ilgili dosyaları inceleyebilirsiniz
