Seri : OK40 AL

OK40 AL Alüminyum Çıtalı Seri

Tacfelx Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
5 m/sn
Çalışma Sıcaklığı
30 °C -+ 130°C

Kıvrılma Yarıçapı 75 100 125 150 200 250 300
H (mm) 72 72 72 72 72 72 72
X (mm) 212 262 312 362 462 562 662
Y (mm) 236 314 392 471 628 785 942





OK40 AL SERİSİ

Aluminyum Çıtalı Seri , Ağır Seri Alüminyum Çıtalı



OK40 AL A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK40 AL 250 R ... 40 250 62 278 75, 100, 125, 150, 200, 250 , 300 3,552
OK40 AL 300 R ... 40 300 62 328 75, 100, 125, 150, 200, 250 , 300 3,388
OK40 AL 400 R ... 40 400 62 428 75, 100, 125, 150, 200, 250 , 300 4,56
OK40 AL 500 R ... 40 500 62 528 75, 100, 125, 150, 200, 250 , 300 5,232





Plastik Ayak Bağlantı Şekilleri

OK40 Serisi Ağır Seri Alüminyum Çıtalı Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

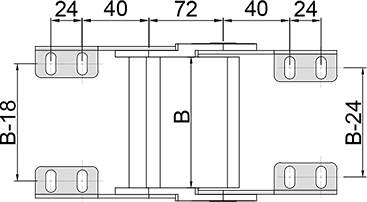

Metal Ayak Montaj Ölçüleri

OK40 Serisi Ağır Seri Alüminyum Çıtalı Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OK40 Serisi Ağır Seri Alüminyum Çıtalı Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz












Seperatör Ölçüler

OK40 Serisi Ağır Seri Alüminyum Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Dikey OK40 SP





Yatay OK40 YSP

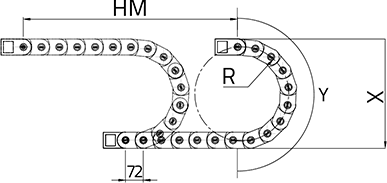

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

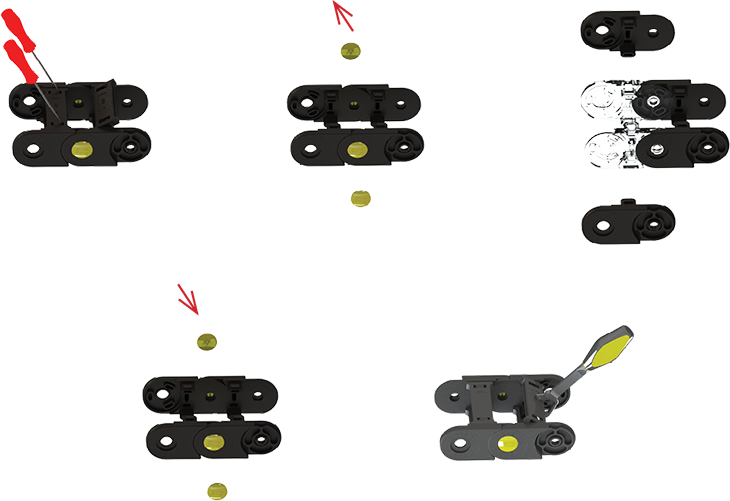

Montaj-Demontaj Uygulaması

OK40 Serisi Ağır Seri Alüminyum Çıtalı
