Seri : OK40 A OK40 K OK40 Y

OK40 Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
5 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 75 100 125 150 200 250 300
H (mm) 72 72 72 72 72 72 72
X (mm) 212 262 312 362 462 562 662
Y (mm) 236 314 392 471 628 785 942





OK40 A SERİSİ

Açık Seri , Orta Seri Plastik



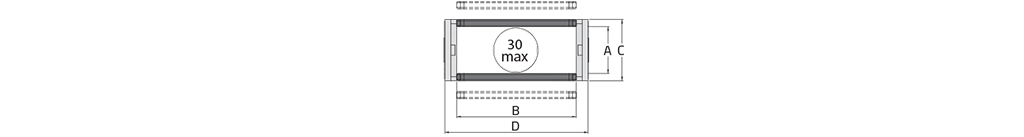

OK40 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK40 A 080 R ... 40 80 62 108 75, 100, 125, 150, 200, 250 , 300 2,348
OK40 A 100 R ... 40 100 62 128 75, 100, 125, 150, 200, 250 , 300 2,516
OK40 A 120 R ... 40 120 62 148 75, 100, 125, 150, 200, 250 , 300 2,684
OK40 A 140 R ... 40 140 62 168 75, 100, 125, 150, 200, 250 , 300 2,824
OK40 A 160 R ... 40 160 62 188 75, 100, 125, 150, 200, 250 , 300 2,936
OK40 A 180 R ... 40 180 62 208 75, 100, 125, 150, 200, 250 , 300 3,048
OK40 A 200 R ... 40 200 62 228 75, 100, 125, 150, 200, 250 , 300 3,272





Plastik Ayak Montaj Ölçüleri

OK40 Serisi Ağır Seri Plastik Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz















Plastik Ayak Bağlantı Şekilleri

OK40 Serisi Ağır Seri Plastik Çıtalı Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz










Metal Ayak Montaj Ölçüleri

OK40 Serisi Ağır Seri Plastik Çıtalı Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OK40 Serisi Ağır Seri Plastik Çıtalı Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

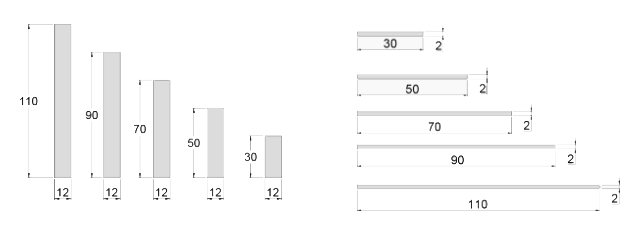

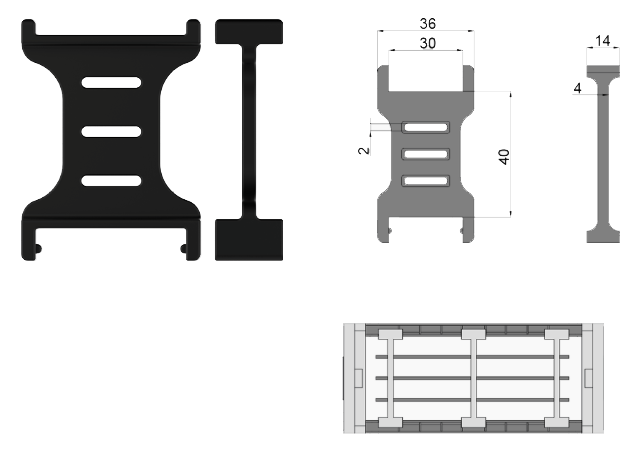

Seperatör Ölçüler

OK40 Serisi Ağır Seri Plastik Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Dikey OK40 SP





Yatay OK40 YSP













  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

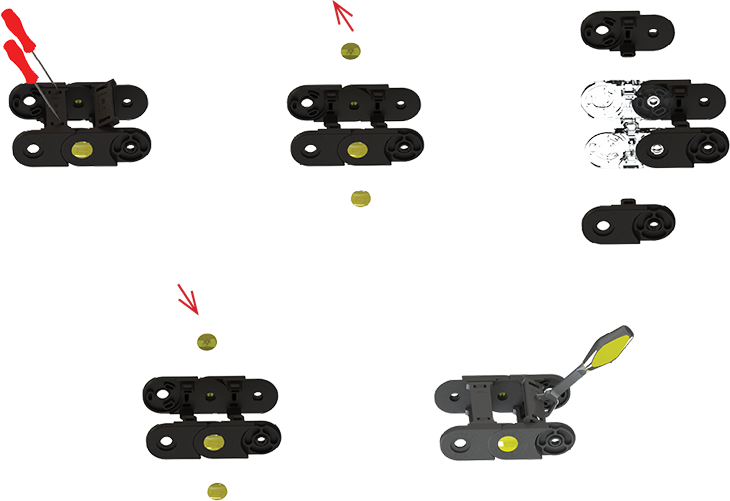

Montaj-Demontaj Uygulaması

OK40 Serisi Ağır Seri Plastik Çıtalı





Dosyalar

OK40 A serisi ile ilgili dosyaları inceleyebilirsiniz
