Seri : OS250 A OS250 B

OS250 Openable From Outside

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
Çinko Kaplı / *Paslanmaz
Çalışma Hızı
1-2 m/sn
Çalışma Sıcaklığı
-

Kıvrılma Yarıçapı 500 600 700 800 900 1100 1400
H (mm) 320 320 320 320 320 320 320
X (mm) 1220 1420 1620 1820 2020 2420 3020
Y (mm) 1570 1884 2198 2512 2826 3454 4396





OS250 B SERİSİ

Dıştan Açılabilir Açık Seri , Çelik Seri


OS250 B A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS250 B - 250 - 1500 290 295 - 1545 500, 600, 700, 900, 1100, 1400 -

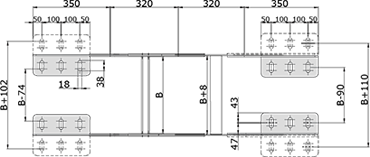

Metal Ayak Montaj Ölçüleri

OS250 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OS250 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

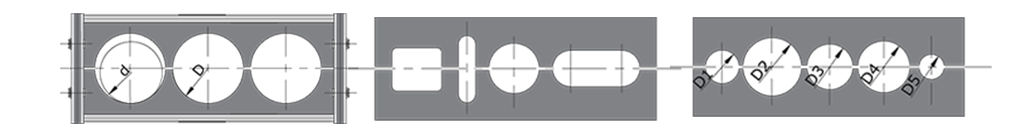

Seperatör Ölçüler

OS250 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Çelik Yatay OS250 SP





Çelik Dikey OS250 SP






Çelik Dikey OS250 SP

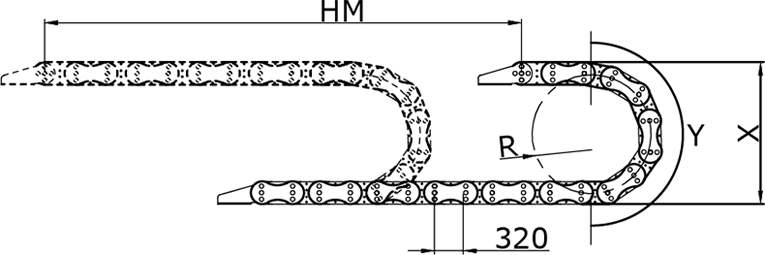

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
