OS30 K

Seri : OS30 A OS30 B OS30 B OS30 K

OS30 Kapalı Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
Çinko Kaplı / *Paslanmaz
Çalışma Hızı
1-2 m/sn
Çalışma Sıcaklığı
-

Kıvrılma Yarıçapı 75 150
H (mm) 65 65
X (mm) 215 365
Y (mm) 236 471





OS30 K SERİSİ

Kapalı Seri , Çelik Seri






OS30 K A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS30 K 30 50 - 500 50 66 - 516 150 -





Metal Ayak Montaj Ölçüleri

OS30 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OS30 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperatör Ölçüler

OS30 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Plastik Dikey OS30 SP





Yatay OS30 SP






Çelik Dikey OS30 SP

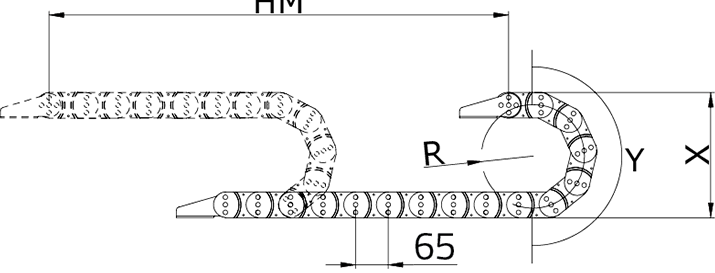

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
