OS60 A

Seri : OS60 A OS60 B OS60 K

OS60 Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
Çinko Kaplı / *Paslanmaz
Çalışma Hızı
1-2 m/sn
Çalışma Sıcaklığı
-

Kıvrılma Yarıçapı 100 150 200 250 300 400
H (mm) 100 100 100 100 100 100
X (mm) 278 378 478 578 678 878
Y (mm) 314 471 628 785 942 1256





OS60 A SERİSİ

Açık Seri , Çelik Seri



OS60 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS60 A 60 80 - 600 78 102 - 622 100, 150, 200, 250, 300, 400 -

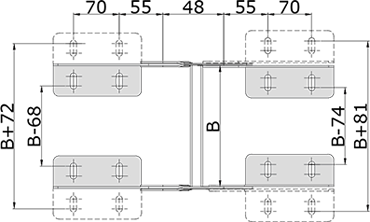

Metal Ayak Montaj Ölçüleri

OS60 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OS60 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperatör Ölçüler

OS60 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Yatay OS60 SP





Plastik Dikey OS60 SP






Çelik Dikey OS60 SP


















  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
