Hafif Seri Plastik I OK20 F Kablo Taşıyıcı Sistemleri

Seri : OK20 F OK20 Y

OK20 F Sabit Çıtalı Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf

Çalışma Hızı
9 m/sn

Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı	40
H (mm)	33
X (mm)	106
Y (mm)	126

OK20 F SERİSİ

Sabit Çıtalı Açık Seri , Hafif Seri Plastik

OK20 F	A	B	C	D	R	W
MODEL	İç Yükseklik (mm)	İç Genişlik (mm)	Dış Yükseklik (mm)	Dış Genişlik (mm)	Kıvrılma Yarıçapı	Ağırlık Kg/Mtt
OK20 F 025 R040	20	025	26	37	40	0,425

Plastik Ayak Montaj Ölçüleri
Plastik Ayak Bağlantı Şekilleri
Montaj-Demontaj Ugulaması
Dosyalar

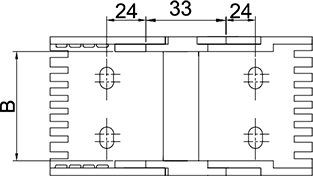

Plastik Ayak Montaj Ölçüleri

OK20 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz

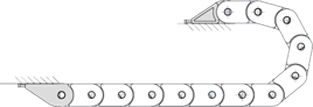

Plastik Ayak Bağlantı Şekilleri

OK20 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

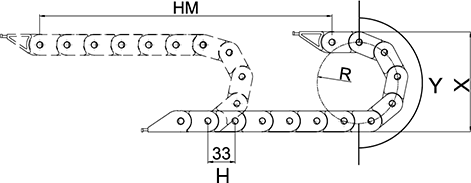

L : Kullanılacak Miktar HM : Hareket Mesafesi X : Montaj Yüksekliği Y : Radüs Mesafesi H : Hatve

I L = HM / 2 + Y I X = R X 2 + C I Y = R / π I

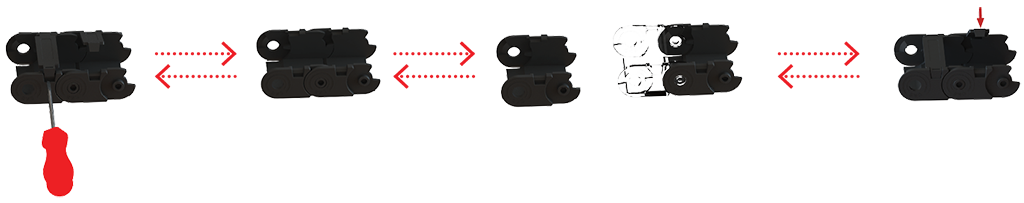

Montaj-Demontaj Ugulaması

OK20 Serisi Hafif Seri Plastik

Dosyalar

OK20 F serisi ile ilgili dosyaları inceleyebilirsiniz
