Seri : OK30 A

OK30 Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
7 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 50 75 100 150
H (mm) 52 52 52 52
X (mm) 147 197 247 347
Y (mm) 157 236 314 471





OK30 A SERİSİ

Açık Seri , Orta Seri Plastik



OK30 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK30 A 040 R ... 30 40 47 62 50, 75, 100, 150 1,152
OK30 A 050 R ... 30 50 47 72 50, 75, 100, 150 1,19
OK30 A 060 R ... 30 60 47 82 50, 75, 100, 150 1,228
OK30 A 080 R ... 30 80 47 102 50, 75, 100, 150 1,304
OK30 A 100 R ... 30 100 47 122 50, 75, 100, 150 1,38

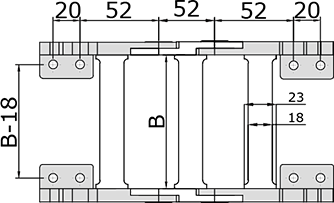

Plastik Ayak Montaj Ölçüleri

OK30 Serisi Orta Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz















Plastik Ayak Bağlantı Şekilleri

OK30 Serisi Orta Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

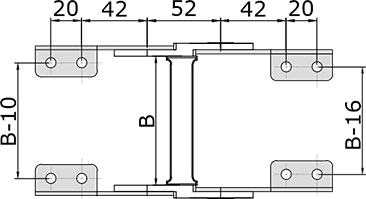

Metal Ayak Montaj Ölçüleri

OK30 Serisi Orta Seri Plastik Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Seperatör Ölçüleri

OK30 Serisi Orta Seri Plastik Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

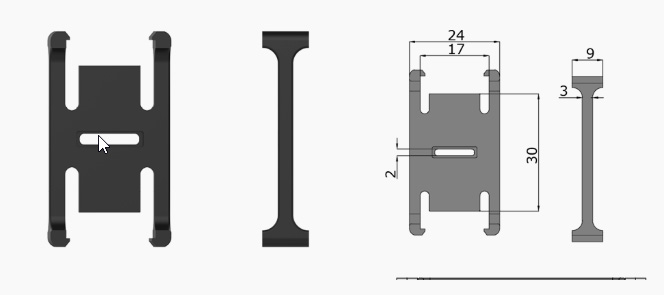

Plastik Dikey OK30 SP

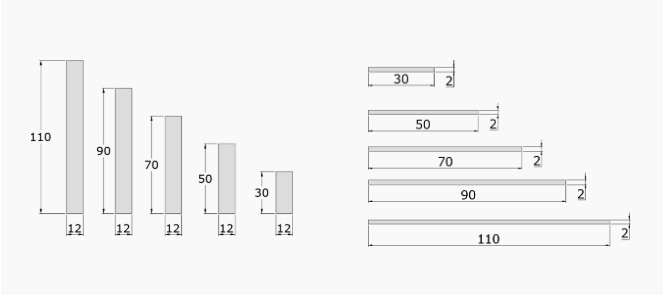

Plastik Yatay OK30 YSP

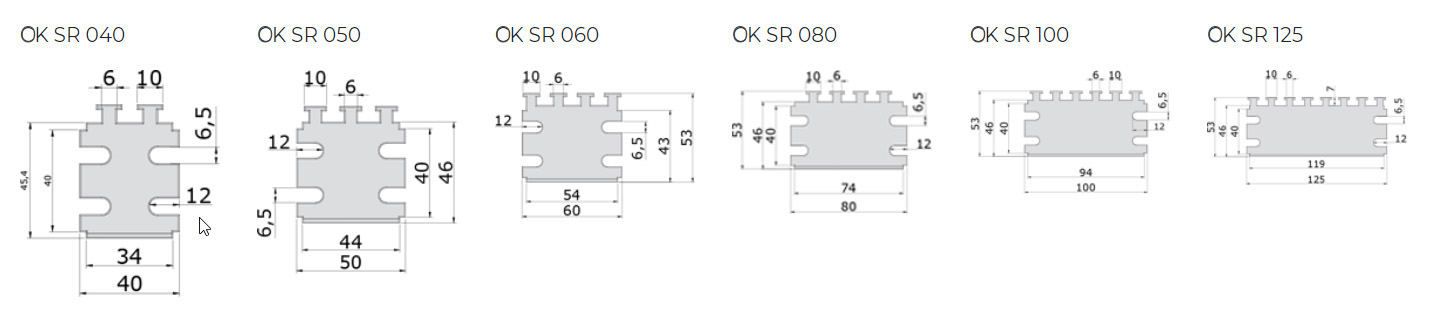

Kablo Sabitleyicileri

OK30 Serisi Orta Seri Plastik Kablo Sabitleyicilernin Detaylarını Buradan İnceleyebilirsiniz

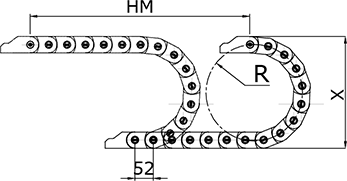

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

Dosyalar

OK30 A serisi ile ilgili dosyaları inceleyebilirsiniz
